  • EQUIPAMIENTO



PECERAS
Son 2 peceras de vidrio de 12 mm con un sump común para ambas.
Las medidas de la pecera 1 son: ancho 80cm, largo 128cm, altura 70cm.
Las medidas de la pecera 2 son: ancho 68cm, largo 159cm, altura 70cm.

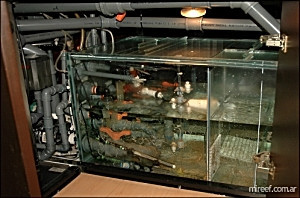

Las medidas del Sump son: ancho 57cm, largo 90cm, altura 54cm.
Las medidas del Refugio son: ancho 30cm, largo 68cm, altura 55cm.
La cantidad total aproximada de agua del sistema es de es de 1700 litros.
El sustrato de ambas peceras es de aragonita porosa ( REEF BASE de Red Sea).
La pecera 1 tiene solo corales blandos y la pecera 2 solo tiene corales duros (salvo alguna excepción).
La razón fundamental de esta separación es (entre otras cosas), por la taza de crecimiento de los corales blandos y los duros, que difiere mucho. También se pueden diferir sus períodos lumínicos.

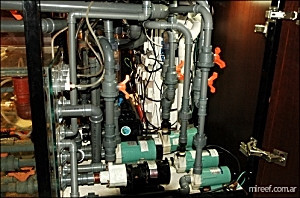

BOMBAS DE CIRCULACION Y GENERADORES DE OLAS

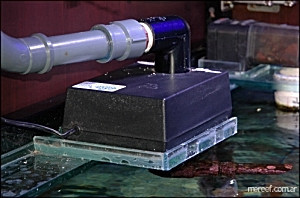

Bomba Principal (Ambas Peceras) :  Dolphin 3000 Aqua Sea Amp Master tiene un Flujo Max de 13608 l/h. El agua ingresa a ambas peceras a través de dos generadores de olas Sea Swirl de 1", 1 por pecera.





Bomba de pecera de Blandos: IWAKI MD 55R, tiene un Flujo Max de 3600 l/h. El agua ingresa a la pecera de Blandos a través de dos generadores de olas en paralelo SCWD contraponiendoce a la corriente generada por el Sea Swirl y la bomba principal.
Bomba de pecera de Duros: IWAKI MD 70R, tiene un Flujo Max de 5160 l/h. El agua ingresa a la pecera de Duros a través de dos generadores de olas en paralelo SCWD contraponiendoce a la corriente generada por el Sea Swirl y la bomba principal.




  ILUMINACION
Pecera de Blandos:
2 reflectores IceCap 250/400 con lámpara IceCap de 250W 10.000k.
6 tubos Actinic AquaCoral TL 03 de 30W Philips.
5 led de 470 nanómetros para simulación del ciclo lunar.
Pecera de Duros:
3 reflectores IceCap 250/400 con lámpara IceCap de 250W 10.000K.
4 tubos Super Actinic  TL 140W/03 de 140W Philips.
6 led de 470 nanómetros para simulación del ciclo lunar.
Período:
El período total de las HQI es de 11 horas y de los tubos 15 horas simulando la salida y puesta del sol.
Para simular el sol del mediodía tanto tubos como reflectores se mueven acercándose o alejándose según corresponda.
Normalmente están a 44cm de la superficie pero cuando simula el mediodía bajan a 17cm de la superficie del agua.
Tanto los tubos como las HQI están controlados por un controlador AquaControler Pro de Neptune Systems.
Cada iluminador tiene 6 ventiladores de 12cmx12cm controlados por el AquaControler Pro.
Simulación del ciclo lunar:

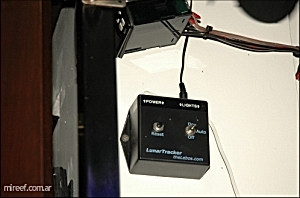

Es realizado por un controlador de Lebos que controla tanto el ciclo como la intensidad de 11 led de 470 nanómetros.









FILTRACION
 Skimmer: Deltec AP 902 /w Self Cleaning Head con una bomba de circulación Little Giant 4-MDQ-SC con generador de ozono Marca Red Sea Ozone 2000 de 100 mg/hr y lo inyecto en las 2 entradas de aire del skimmer. El ozono esta controlado todo el tiempo por el AquaControler Pro limitado a un valor máximo de ORP de 410. El aire que ingresa pasa por un prefiltro de carbón activado.
Sistema automatico de limpieza del Skimmer: Consta de unos cepillos que funcionan 1 minuto cada 3 horas que limpian las paredes por donde sube la espuma y una válvula solenoide que 3 veces por semana inyecta agua destilada al recipiente donde se junta el producto a desechar y por medio de un sifon, dejandolo limpio y vacío. Esto no reemplaza las ventajas del lavado manual, pero aumenta el período de tiempo necesario y permite un mejor funcionamiento del skimmer entre los lavados.
Filtro de nitrato: AquaMedic Nitrate Reductor 1000, con un controlador de ORP de American Marine Pinpoint (modificado para que lea valores negativos) y una bomba peristáltica Apema PC25
Filtro UV: Rainbow Lifegard  modelo QL-25 funciona en forma permanente tomando el agua del Sump y devolviendola al mismo.





Filtro de Algas (refugio) : Las medidas son fondo: 30 x 68 cm y 55 cm de altura, de 110 litros, el sustrato del refugio es KENT Biosediment. La iluminación es con 2 tubos PowerGlo de 20 Watt y 1 HQI de 70 Watt USHIO UHI-AQUA. El periodo de luz, es de 16 horas, con ciclo inverso (de noche estan prendidos y de día apagados) . La caja de desborde es de 9 x 10 cm y de 20cm de altura y descarga en el sump. Actualmente tengo caulerpa de varios tipos y podo aproximadamente 1 vez por semana.
Pecera de cuarentena: Esta equipada con un aireador, un calefactor y una bomba. Tiene 30 litros y en los cambios de agua se tira el agua vieja y se repone con agua del sistema.






AGREGADO DE CALCIO:
Reactor de Calcio: "Do It Yourself" de un sistema geo, de doble camara (camara de reacción y camara de lavado) con inyección de CO2  a través de una válvula solenoide controlada por un controlador de PH  Milwaukee SMS 122 que mide el ph en la camara de reacción. La salida es gota a gota y descarga en el refugio de algas (el CO2 residual actúa como fertilizante para las algas). La salida del reactor es controlada en función del PH cortando la adición si el PH es menor a 8.10.
Kalkwasser: Deltec KM 500 ingresando gota a gota en la caja de desborde del filtro de algas, la cual desagota en el Sump. El agua que llega es agua de ósmosis, y es controlado por sensores electronicos de nivel dentro del Sump reponiendo el agua de evaporación. También esta contolada en función del PH cortando la adición si el PH es mayor a 8.40

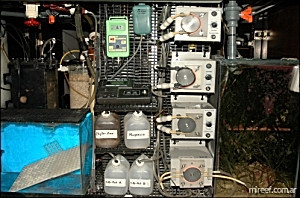

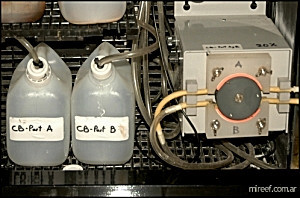

C-Balance®: Se adiciona todas las noches automáticamente mediante una bombas peristálticas Apema PC25 de 2 pistas independientes, 10 minutos antes se detiene automáticamente el skimmer y el generador de ozono, y arrancan nuevamente aproximadamente una hora despues de la adición .





CALEFACTORES, VENTILADORES Y CHILLER
Todos se encuentran controlados por el AquaControler Pro y la temperatura actual de trabajo esta fijada en 25 Grados Centígrados.

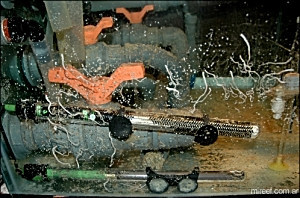

Calefactores:
Calefactor1: Calefactor Tetra Tec HT 200W, Enciende en 24.8 Apaga en 25.0
Calefactor2: Calefactor Tetra Tec HT 300W, Enciende en 24.7 Apaga en 25.0
Ventiladores:
13 ventiladores de 119x39 mm de 1700 rpm y 26 l/seg., Encienden en 25.1 Apagan en 24.8
Chiller:
AquaMedic Titan 2000 de 1 HP , Enciende en 25.2 Apaga en 25.0
Tiene una bomba IWAKI MD 55R de circulación independiente.



  ALIMENTADORES AUTOMATICOS

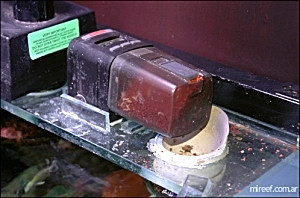

Para Peces: Cada pecera tiene instalado un Alimentador Automático EHEIM dentro del cual pongo una mezcla de Tetra Color,Tetra Baby Shrimps y TetraMin. Esta alimentación la suplemento manualmente 2 o tres veces por semana con camaron congelado, pasta preparada o alga nori.
Para Corales: En un recipiente de 1/2 litro mezclo Kent Marine ZooMa, Kent Marine ChromaMax, Kent Marine PhytoMax y Selcon, completandolo con agua. Este preparado se adiciona todas las noches automáticamente mediante una bombas peristálticas Apema PC25 , 20 minutos antes se detiene automáticamente el skimmer y el generador de ozono, y arrancan nuevamente una hora despues de la adición. Esta alimentación la suplemento manualmente a algunos corales 1 o 2 veces por semana con camaron congelado.



  AGUA DE REPOCICION y AGUA DE RECAMBIO
Producción de Agua de Ósmosis:
La obtengo a partir de un membrana de ósmosis inversa. El agua antes de llegar a la membrana pasa por 3 prefiltros. El primero con cartucho de 1 micon bobinado, luego 1 micrón solido y luego uno de carbón de 1 micrón. Despues de la membrana pasa por un cartucho de desionizacion y luego va a un tanque de almacenamiento de 200 litros.Antes y despues de la membrana hay 2 sensores de TDS que miden permanentemente, confirmando que la membrana no se encuentra dañada.
Agua de reposición: Es el agua de ósmosis que se agrega para compensar la perdida por evaporación. En el Sump hay varios sensores que detectan distintos niveles, uno de ellos es MINIMO EN SUMP. Cuando llega a este nivel una válvula solenoide permite el paso del agua de ósmosis del deposito al Deltec KM 500 introduciendo Kalkwasser junto con el agua de reposición.
Agua de Recambio: Es el agua utilizada para realizar los cambios de agua. Estos cambios los realizo en forma semanal y son de 5%. El proceso es totalmente automatico desde la preparación del agua, la maduración, el desagote y el ingreso del agua al sistema, salvo la decisión de hacer el cambio, que he preferido dejarlo manual. Esto es con un pulsador con el cual inicio todo el ciclo. Ocasionalmente sifoneo el fondo, pero esto no impide que al finalizar pulse el botón y se inicie el ciclo de cambio automatico sin inconvenientes.
Descripción del cambio automatico de agua: El proceso se produce en dos recipiente, uno de 120 litros de polietileno donde inicialmente se llena con agua de ósmosis y el otro de 30 litros donde se vuelca el paquete entero de sal (debe agregarce aproximadamente cada 3 cambios). En ambos recipientes hay bombas para mover el agua y aireadores . El recipiente grande también tiene un calefactor para mantener el agua a 25 grados centígrados. Cuando los niveles son los correctos un controlador de conductividad pone en marcha una bomba que envía el agua del recipiente pequeño al grande completandoce el nivel del pequeño con el agua del grande. Esto continua hata que la densidad del recipiente grande llega a 1025, deteniendose el proceso y habilitando el cambio automática. A partir de esta habilitación, si los demas niveles estan en los valores correctos, permite iniciar el proceso. El vaciado se hace con una bomba exclusiva para este fin y luego de finalizado otra bomba se pone en marcha llevando el agua desde el recipiente con el agua a 1025 hasta el Sump.
Normalmente el agua preparada se airea y mueve durante 4 o 5 dias antes de introducirla al sistema.





CONTROLADORES

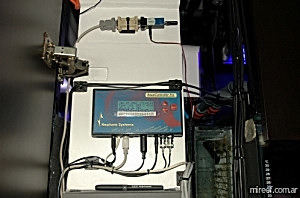

Controlador principal:
Utilizo el AquaControler Pro, las 2 funciones para mi mas importantes son:
1.- Los gráficos en la computadora me dan la posibilidad de saber lo que ocurre con los parametros mas importantes en un instante y su variación a través del tiempo. Aunque este equipo mide temperatura, ph, ORP, Conductividad y Oxígeno Disuelto, creo que los 2 parametros que me aportan mas información del sistema permitiendome entender lo que ocurre son ph y ORP.
2.-El control de numerosos elementos en función de los parametros medidos y del tiempo, pudiendo modificar cualquier cosa fácilmente mediante el programa del controlador.
Inconvenientes: El sistema que utiliza para controlar los dispositivos es el llamado X10, que aunque es muy fácil de implementar tiene el inconveniente que puede activarse ante un ruido eléctrico en la línea de alimentación. Por esta razón debí agregar una interfase para aislar la carga del controlador y entre esta interfase y cada carga un rele de estado solido. Esto complico un poco el sistema pero lo convirtió en muy estable y seguro. Otro inconveniente que tuve fue la cantidad máxima de dispositivos que puede controlar (20), que aunque nomalmente seria suficiente en mi caso no resulto así y me obligo a utilizar otros controladores y temporizadores electronicos.





CONTROL A DISTANCIA
Básicamente el AquaControler Pro se comunica con la computadora a través de un enlace por Bluetooth, encendiendola en caso de emergencia y ejecutando un programa que me envía un mensaje de texto al celular, e informandome de los valores de los parametros medidos. También me envía un email con estos valores y el estado (encendido y apagado) de cada dispositivo controlado. En cualquier momento estando fuera de mi casa, puedo ingresar a internet y conocer todos los parametros , encender o apagar cualquier dispositivo de las peceras y observarlas a través de 2 camaras de TV, para realizar una inspección visual.

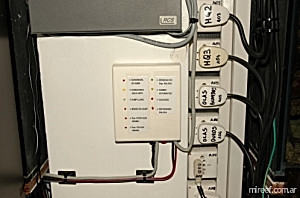

Controlador secundario:
Lo diseñe para controlar los distintos niveles en el Sump,tanque de reposicion, tanque de agua salada, reponer agua de evaporación, alarmas y cambio automatico de agua.

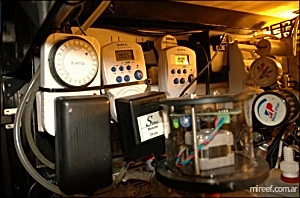

Temporizadores electronicos:
Los utilizo para controlar los tubos del refugio, HQI del refugio, automatico de lavado del espumador y automatico de los cepillos del espumador.

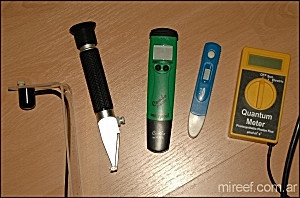

EQUIPAMIENTO ADICIONAL
Refractometro:
RHS-10ATC lo utilizo para medir la Salinidad, siendo el valor adoptado 1025.
Medidor portátil de pH y ORP:
HI 98121 lo utilizo para comprobaciones rapidas, adaptaciones de corales y peces, etc. La precisión del medidor de pH es realmente exelente, no así la de ORP.
T.D.S.portatil
Mide la cantidad de solidos disueltos en partes por millón, con un rango de 0-999. El agua de ósmosis debe medir 000.





  MEDIDOR DE PAR:
 El QMSW-SS me permite conocer la energía lumínica recibida por cada coral y también determinar la mejor posición dentro de cada pecera para mover un coral ya sea que quiera aumentar o disminuir la cantidad de luz recibida.

Mapa de Mediciones de PAR

  Pecera de Corales Duros

  Pecera de Corales Blandos



SISTEMA DE EMERGENCIA
En el caso de un corte en el suministro de la energía eléctrica tengo instalada una UPS online (siempre esta funcionando) con baterías externas. Para maximizar el tiempo que puede permanecer el sistema sin energía y sin daños, centre el problema en el parametros mas importantes y mas afectado, que es el oxígeno. Frente a un corte se enciende automáticamente un aireador grande de 2 salidas (6 Watt), cada salida va a una pecera con 2 difusores por pecera. También se enciende un aireador mediano (3 Watt) para el refugio. Para aumentar el movimiento del agua y unificar sus parametros también se encciende una bomba IWAKI MD 20R (45 Watt) que toma agua del Sump y la introduce a ambas peceras. También permanece funcionando el AquaControler Pro que me permite conocer los valores y almacenarlos para su control posterior. La autonomía de la UPS con estos elementos supera las 24 Horas. El otro parametro importante es la temperatura la cual en caso de elevarce a un valor critico, la bajo con un recipiente hermético con hielo en su interior sumergido en las peceras. En el momento del corte de energía, recibo una señal de aviso por email y celular.
